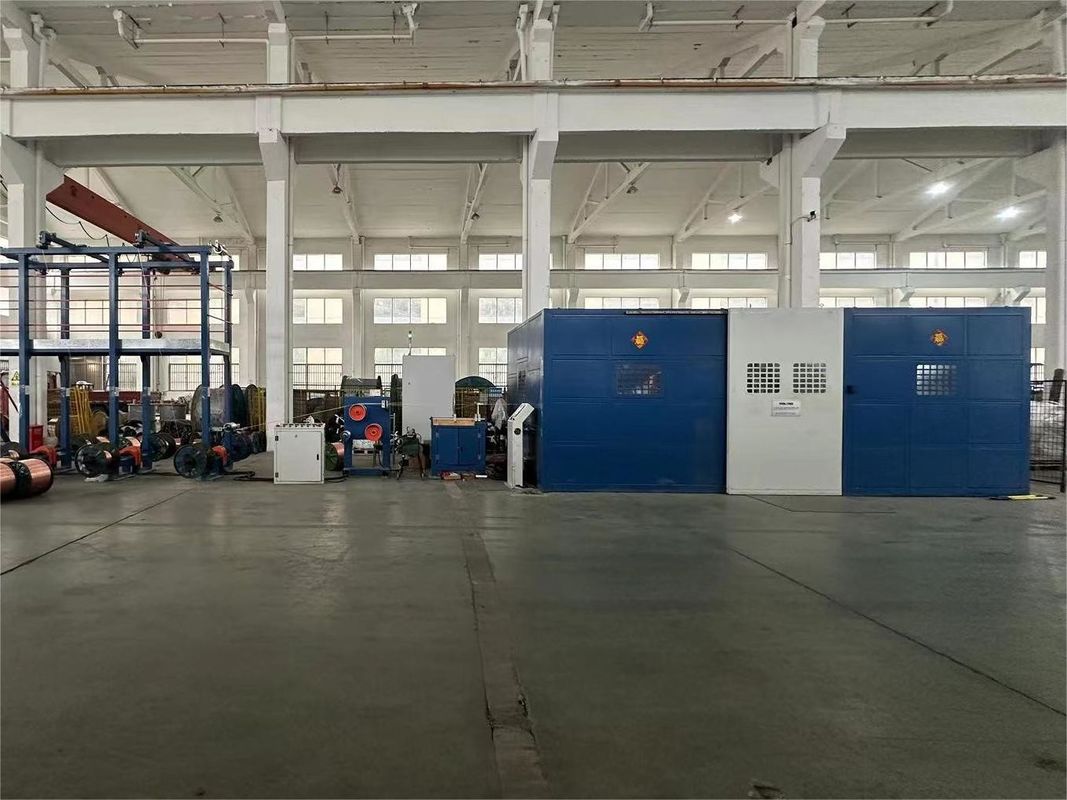

0.০৫-০.৬৪ মিমি ওয়্যার বুনচিং মেশিন, হাই স্পিড ২৫০০আরপিএম উইন্ডিং ওয়্যার মেকিং মেশিন
টেকনিক্যাল স্পেসিফিকেশন
| মডেল |
YL-1600 |
| স্ট্র্যান্ডড প্রোডাক্টের ব্যাসার্ধ (মিমি) |
ম্যাক্স.30 |
| স্ট্র্যান্ডিং সেকশন এলাকা মিমি2 |
১৬-৯৫ |
| ইনপুট কন্ডাক্টরের ব্যাসার্ধ (মিমি) |
1.২-৩।6 |
| ইনপুট কোর তারের ব্যাসার্ধ |
1.০-১০।0 |
| লাইন গতি (মি/মি) |
ম্যাক্স.150 |
| স্ট্র্যান্ড পিচ (মিমি) |
৬০-৪০০ |
| ঘূর্ণন গতি (rpm) |
ম্যাক্স.500 |
প্রয়োগঃ
ব্রোঞ্জের কন্ডাক্টর, অ্যালুমিনিয়াম খাদ কন্ডাক্টর ইত্যাদির গুচ্ছ বাঁকানোর জন্য এবং তারের কোর তারের বাঁকানোর জন্য উপযুক্ত।
বৈশিষ্ট্যঃ
- মেশিনটি পিএলসি দ্বারা একটি মানব-মেশিন ইন্টারফেসের সাথে নিয়ন্ত্রিত হয়। ডিজিটাল নিয়ন্ত্রণ প্রযুক্তি এবং পিএলসি প্রোগ্রামিং পুরো নিয়ন্ত্রণ ব্যবস্থার নির্ভরযোগ্যতা নিশ্চিত করে।স্ট্র্যান্ড পিচ স্পর্শ পর্দা ব্যবহার করে নমনীয়ভাবে সেট করা যেতে পারে.
- এটি কার্বন ফাইবার উপাদান দিয়ে একটি নম গ্রহণ করে, যা উচ্চ শক্তি এবং হালকা ওজন আছে।
- বোক, ট্র্যাকশন, এবং টেক-আপ সিস্টেম সব স্বাধীন মোটর ব্যবহার করে।
- খুব উচ্চ দক্ষতাঃ ডাবল-ট্রাইভিং ব্যাঙ্কারের উত্পাদন দক্ষতা স্ট্রিড স্ট্র্যান্ডারের তুলনায় প্রায় 3 গুণ বেশি।
পণ্যের বর্ণনাঃ
"০.০৫-০.৬৪ মিমি ওয়্যার বানচিং মেশিন" একটি বিশেষায়িত সরঞ্জাম যা তারের উত্পাদন শিল্পে ব্যবহৃত হয়। এটি একটি তারের তৈরির জন্য একাধিক তারের একত্রিত বা একত্রিত করার জন্য ডিজাইন করা হয়েছে।মেশিন বিশেষভাবে একটি ব্যাসার্ধ পরিসীমা 0 সঙ্গে তারের জন্য উপযুক্ত০.০৫ মিমি থেকে ০.৬৪ মিমি।
"হাই স্পিড ২৫০০আরপিএম" স্পেসিফিকেশনটি নির্দেশ করে যে এই বিশেষ ওয়্যার বঞ্চিং মেশিনটি প্রতি মিনিটে সর্বোচ্চ ২৫০০ ঘূর্ণন গতিতে কাজ করে।উচ্চ গতির ক্ষমতা দক্ষ এবং উত্পাদনশীল তারের bunching জন্য অনুমতি দেয়, যা দ্রুত উৎপাদন হারকে সম্ভব করে তোলে।
ওয়্যার বঞ্চিং মেশিন ব্যবহার করার সময়, নির্দিষ্ট ব্যাসার্ধের পরিসরের মধ্যে তারগুলি মেশিনে ফিড করা হয়, এবং মেশিনটি একটি গুচ্ছ তৈরি করতে তাদের একসাথে জড়ো করে।এই প্রক্রিয়াটি সাধারণত তারের উত্পাদন ব্যবহার করা হয় যখন একাধিক তারের twisting ছাড়া একসঙ্গে গ্রুপ করা প্রয়োজনযেমনঃ পাওয়ার ক্যাবল বা ডেটা ক্যাবল।
মেশিনের ঘূর্ণনশীল উপাদানগুলি নিয়ন্ত্রিত উপায়ে তারগুলিকে একত্রিত করে, সঠিক সারিবদ্ধতা এবং টেনশন নিশ্চিত করে। ফলস্বরূপ গুচ্ছটিতে একাধিক তারগুলি একসাথে সুরক্ষিতভাবে গ্রুপযুক্ত রয়েছে,একটি শক্তিশালী এবং আরো টেকসই তারের কাঠামো গঠন.
উপরন্তু, "উইন্ডিং ওয়্যার মেকিং মেশিন" এমন একটি মেশিনকে বোঝায় যা বিশেষভাবে উইন্ডিং তারের উত্পাদন করার জন্য ডিজাইন করা হয়েছে।যেমন মোটর, ট্রান্সফরমার, এবং কয়েল. তারা চমৎকার বৈদ্যুতিক পরিবাহিতা এবং নিরোধক বৈশিষ্ট্য আছে ডিজাইন করা হয়.
তারের ব্যাসার্ধ 0.05 মিমি থেকে 0.64 মিমি পর্যন্ত হ্যান্ডেল করার ক্ষমতা সহ তারের ব্যাসার্ধের উচ্চ গতির ক্ষমতা,এটিকে কার্যকরভাবে মোড়ানো তারের উৎপাদনের জন্য উপযুক্ত করে তোলেমেশিনের স্পেসিফিকেশন, যেমন স্পিড রেঞ্জ এবং তারের ক্ষমতা, নির্দিষ্ট নির্মাতার এবং মডেলের উপর নির্ভর করে পরিবর্তিত হতে পারে।
এটা লক্ষ্য করা গুরুত্বপূর্ণ যে উল্লিখিত তারের ব্যাসার্ধ পরিসীমা এবং গতি উদাহরণ হিসাবে প্রদান করা হয়. বিভিন্ন মেশিন বিভিন্ন ব্যাসার্ধ পরিসীমা, গতি ক্ষমতা থাকতে পারে,এবং অতিরিক্ত বৈশিষ্ট্য নির্দিষ্ট তারের আকার এবং উত্পাদন প্রয়োজনীয়তা সামঞ্জস্য করতে.
পারফরম্যান্স বৈশিষ্ট্যঃ
ক্যান্টিলিভার কাঠামো সহ ক্যান্টিলিভার একক টুইস্ট মেশিন এবং পিএলসি প্রোগ্রাম গ্রহণ করে + ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ + বায়ুসংক্রান্ত নিয়ন্ত্রণ, তারের অভিন্ন টেনশন নিশ্চিত করতে;জ্যামিতিক কাঠামোর স্থিতিশীলতা নিশ্চিত করার জন্য বাঁকানোর পরে, একটি একক twist কাঠামো গৃহীত হয়, এবং একটি বড় ব্যাসের স্টিয়ারিং গাইড হুইল নমন এবং কম ক্ষতি যতটা সম্ভব ডিজাইন করা হয়;এবং তারের রিলের ট্রান্সভার্সাল আন্দোলন, যান্ত্রিক লিঙ্ক এবং বৈদ্যুতিক যন্ত্রের দ্বৈত নিয়ন্ত্রণের মাধ্যমে, নিশ্চিত করুন যে ইউনিটটি স্টার্টআপ, স্বাভাবিক অপারেশন, ধীর স্টপ থেকে চারটি অবস্থা থেকে চমৎকার সিঙ্ক্রোনাইজেশন আছে,এবং জরুরী স্টপ. স্থিতিশীল বৈশিষ্ট্য; বাঁক পিচ স্থিতিশীল কর্মক্ষমতা। চমৎকার পণ্য কর্মক্ষমতা নিশ্চিত করার জন্য সহজ অপারেশন।
I. সরঞ্জামটির প্রয়োগঃ এটি ইলেকট্রনিক তার, পাওয়ার তার, খালি তামার তার, নেটওয়ার্ক তার ইত্যাদির মতো সাতটিরও বেশি স্ট্র্যান্ড সহ তামার তারের স্ট্র্যান্ডিংয়ের জন্য উপযুক্ত।
II. ক্রীল স্ট্যান্ড (বিভিন্নভাবে চার্জ করা)
1) উল্লম্ব প্রকার (নিয়মিত টেনশন সহ)
a: এটি সরঞ্জামের একপাশে স্থাপন করা হয়। এটিতে 12 বা 24 টি মাথা থাকতে পারে। পে-অফ ট্রেটির সর্বাধিক বাইরের ব্যাসার্ধ 8 "।
2) অনুভূমিক প্রকার (নিয়মিত টেনশন সহ)
b: এটি সরঞ্জামের একপাশেও স্থাপন করা হয়। এটিতে 6 বা 12 টি মাথা থাকতে পারে। পরিশোধের ট্রেটির বাইরের ব্যাসার্ধ 400 থেকে 630 হয়।
II. ঢোকার তারের গঠন
1) ক্রীল স্ট্যান্ড থেকে পরিশোধ করার পরে, সমস্ত তারগুলি প্রথমে একটি বিতরণকারী প্রবেশ করবে
একটি গ্রুপ idler pulleys মাধ্যমে প্লেট এবং তারপর স্ট্র্যান্ডিং জন্য ডাই.
IV. সরঞ্জামের পারফরম্যান্স এবং পরামিতিঃ
ডান হাতের মডেলঃ অপারেটর তার সামনের দিকে মুখ করে এবং তারগুলি তার ডান দিক থেকে প্রবেশ করে। ()
- কার্ভযুক্ত ব্যান্ডের ঘূর্ণন গতিঃ সর্বোচ্চঃ 1800RPM। কার্ভযুক্ত ব্যান্ডটি আইডলার পলি টাইপের।
- লেঃ ১১.১৫ মিমি-৬০.২৪ মিমি (এটি গ্রাহকের অনুরোধে যথাযথভাবে সামঞ্জস্য করা যেতে পারে) । এটি ম্যানুয়াল গিয়ার টাইপ পরিবর্তনের সাপেক্ষে।
- স্ট্র্যান্ডিং দৈর্ঘ্যের গণনাঃ m/min=lay*2/1000*stranding speed per minute
- বসানোর দিকঃ বাম বা ডানদিকে
- প্রতিটি ফিড লাইনের ব্যাসঃ Ø0.16mm-Ø1.0mm
- স্ট্র্যান্ডিং এলাকাঃ 0.4 mm2-5.5 mm2
- তারের বিন্যাসঃ ট্রাভার্স এবং দূরত্বের নিয়মিত নিক্ষেপ সহ জার্মান প্রকারের পোলিশ রড তারের বিন্যাস ডিভাইস
- স্পিন্ডল তৈলাক্তকরণঃ একটি গ্রীস বন্দুকের মাধ্যমে ম্যানুয়াল গ্রীস খাওয়ানো
- ড্রাইভিং মোটরঃ এটিতে একটি এসি 380 ভি 1400 আরপিএম রয়েছে। ড্রাইভিংয়ের জন্য টেকো মোটর10 এইচপি 10 এইচপি আমেরিকান এমারসন রূপান্তরকারী এবং ধাপবিহীন গতি নিয়ন্ত্রণ উপলব্ধি করতে পারে।
- ব্রেকিংঃ ইলেক্ট্রোম্যাগনেটিক ব্রেক যা অভ্যন্তরীণ এবং বাহ্যিক সংযোগ বিচ্ছিন্ন করে স্বয়ংক্রিয় ব্রেকিং উপলব্ধি করতে পারে
- সংযোগ বিচ্ছিন্নতা সুরক্ষাঃ অভ্যন্তরীণ এবং বাহ্যিক সংযোগ বিচ্ছিন্নতার সময় স্বয়ংক্রিয়ভাবে বন্ধ এবং বিপদাশঙ্কা
- ইনচিংঃ বৈদ্যুতিক কনসোলের বাইরের দিকে ইনচিং বোতাম
- গতি প্রদর্শনঃ কন্ট্রোল প্যানেলে ট্যাকোমিটার
- বৈদ্যুতিক নিয়ন্ত্রণঃ সরঞ্জামগুলির বৈদ্যুতিক পরামিতিগুলির সেটআপ এবং অপারেশনগুলি সমস্ত নিয়ন্ত্রণ প্যানেলের মাধ্যমে করা হয়।
- বাহ্যিক পাওয়ার লাইনঃ ব্যবহারকারীকে বাহ্যিক পাওয়ার লাইনটি বৈদ্যুতিক ক্যাবিনেটের সাথে সংযুক্ত করতে হবে।
- এলার্ম লাইট: লাল
- মিটার কাউন্টারঃ ছয় অঙ্কের ইলেকট্রনিক মিটার কাউন্টার
- বৈদ্যুতিক উপাদানঃ জাতীয় বা আন্তর্জাতিক বিখ্যাত ব্র্যান্ড
- লেয়ারিং: জাপান এবং জার্মানি থেকে মূল প্যাকেজিং সহ আমদানি করা লেয়ারিং (যেমন KOYO, NSK এবং FAG)
- অভ্যন্তরীণ আনুষাঙ্গিকঃ জাতীয় বা আন্তর্জাতিক বিখ্যাত ব্র্যান্ড
- গোলমালঃ < ৭৫ ডিপি (১০০০ মিমি দূরত্বে পরিমাপ করা)
- পরিবেশে আর্দ্রতাঃ ≤ 90% (যদি এটি 90% এর বেশি হয় তবে সরঞ্জামটি চালু করার আগে বাতাসে শুকিয়ে ফেলুন)
- কর্মশালার তাপমাত্রাঃ ≤40°C (যদি তা 40°C এর বেশি হয়, তবে কনভার্টারটি স্বয়ংক্রিয়ভাবে সুরক্ষা ট্রিপিংয়ের মধ্য দিয়ে যাবে)
- মেঝের আয়তনঃ L3100*W1800*H1700MM
- হাউজিংয়ের রঙঃ আপেল সবুজ (গ্রাহকের অনুরোধ অনুযায়ী)
